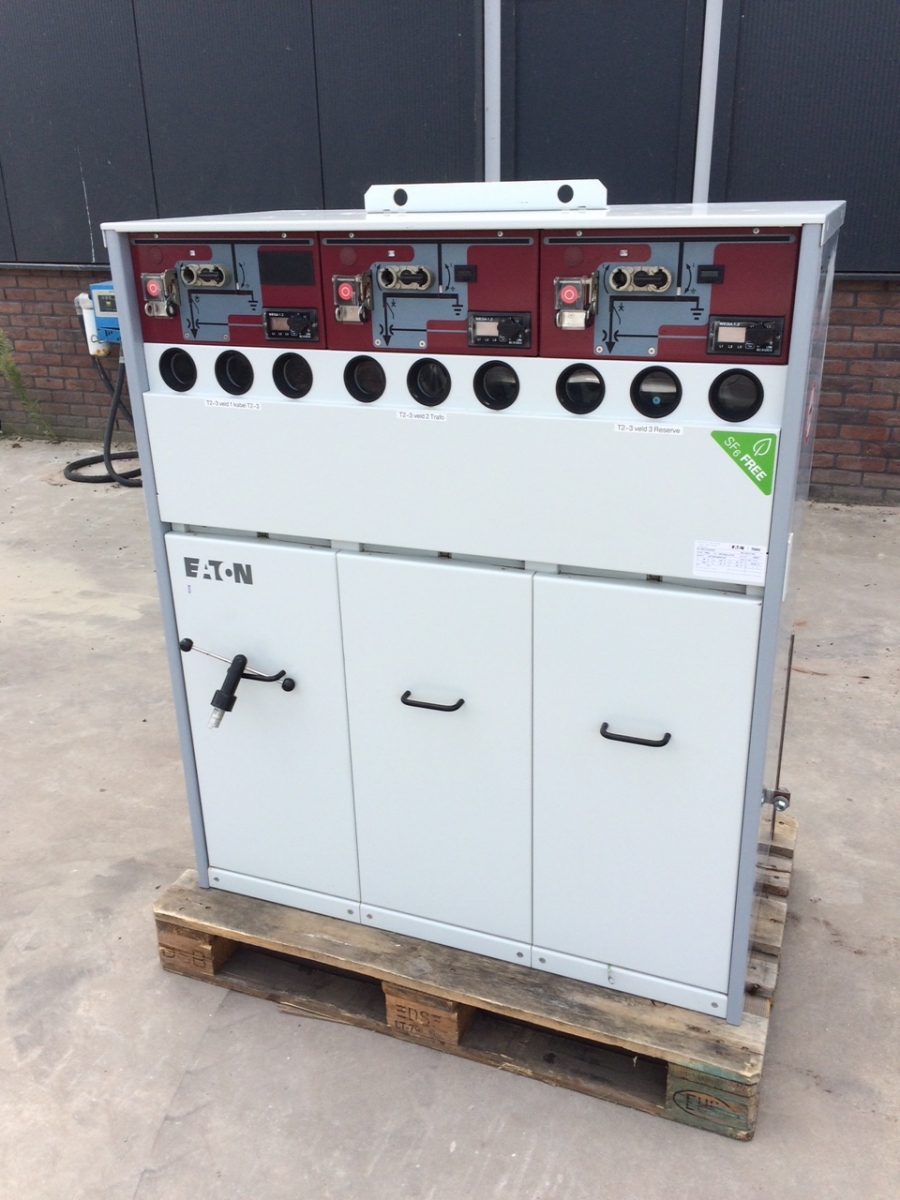

Eaton Xiria KVV KTT 3-velds middenspanningsschakelaar RMU 4x

Beschrijving

Eaton Xiria middenspanningsschakelaar.
Model: KVV / KTT
Bouwjaar: 2010

1x Vacuum lastschakelaar 630 A
2x Vacuum vermogenschakelaar 200 A

Kunnen gebruikt worden met een spanning tot 24 kV.

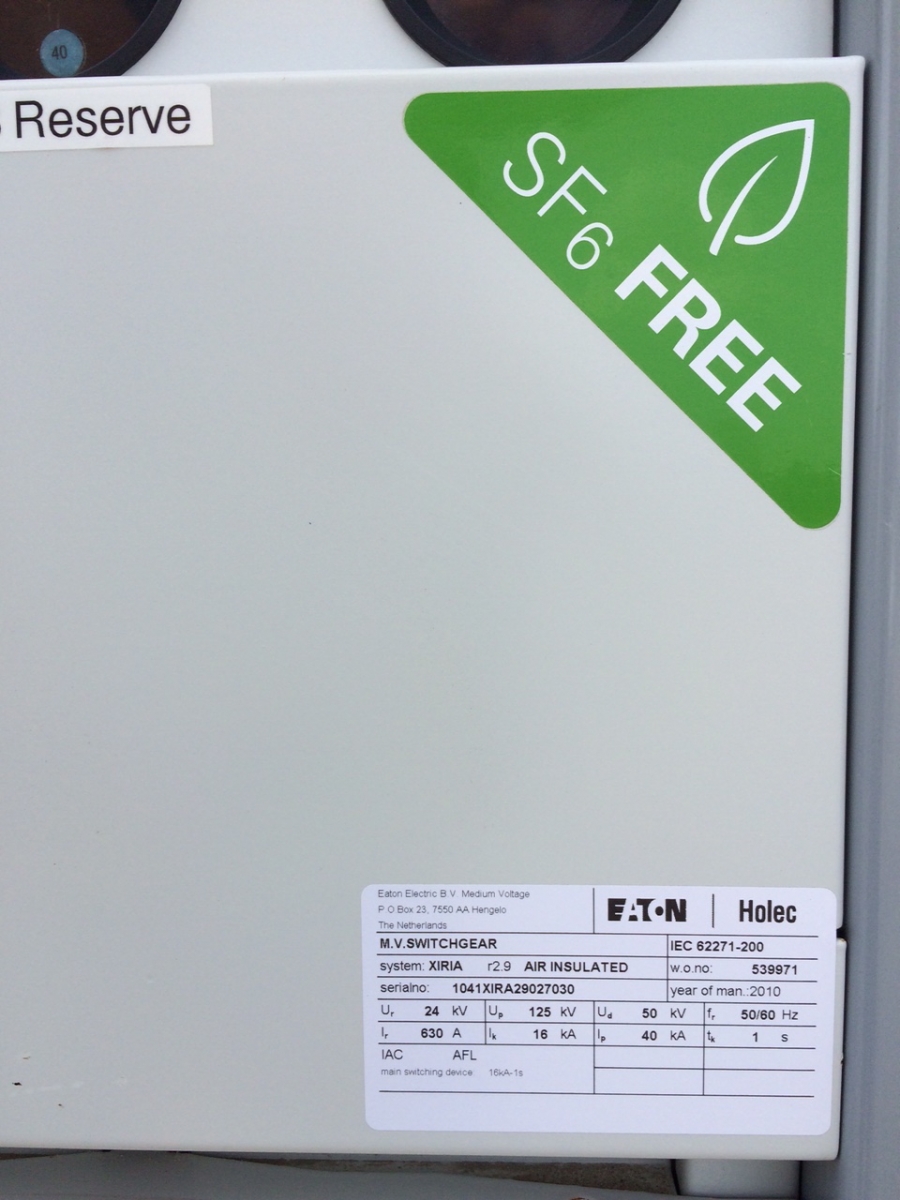

Ur: 24 kV
Lr: 630 Ampere
Up: 125 kV
Lk: 16 kA
Ud: 50 kV
Lp: 40 kA
Fr: 50/60Hz
Tk: 1 s

Deze schakelaars zijn 1,5 jaar gebruikt op een project. Ze zijn als nieuw en compleet met documentatie en schakelaar.

4x beschikbaar.

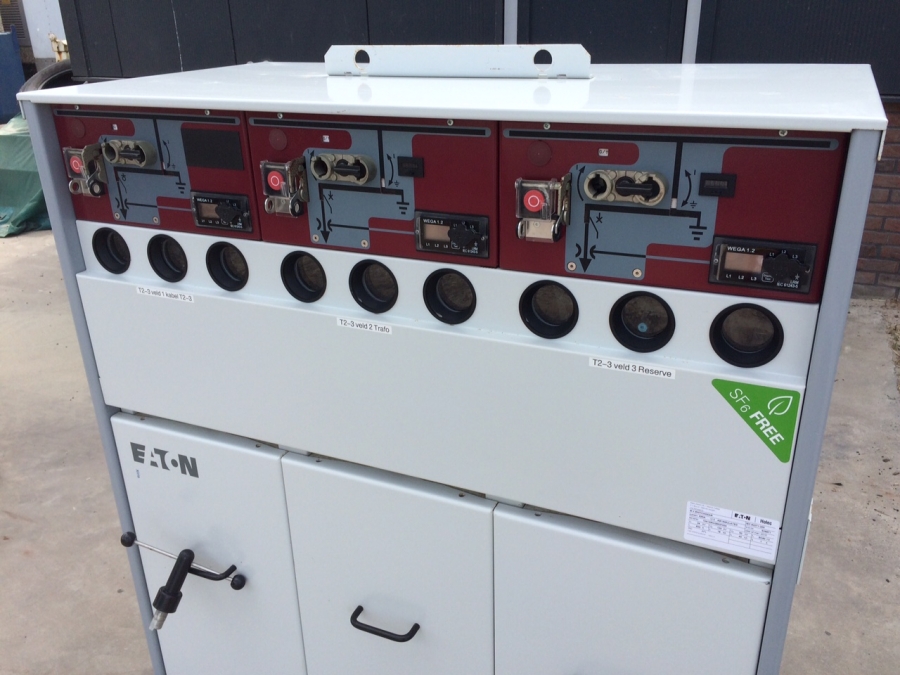

Configuratie:
-----
Veld 1:
Vacuum lastschakelaar 630 A, voorzien van:
1 driepolige (zichtbare) rail/aardings omschakelaar
1 mechanische uitschakeldrukknop
1 driefase kabelzijdige LED spanningsdetector (WEGA 1.2)
1 veermechanisme
1 kabelcompartiment met:
. kabeldeur
3 kabelaansluitconussen type C
. kabelbevestiging voor 3 eenfase kunststofkabels 36-52 mm
Veld 2:
Vacuum vermogenschakelaar 200 A, voorzien van:
1 driepolige (zichtbare) rail/aardings omschakelaar
1 mechanische uitschakeldrukknop
1 driefase kabelzijdige LED spanningsdetector (WEGA 1.2)
1 veermechanisme
1 overstroom-tijd/aardfout beveiligingsrelais WIC1-1PE
3 stroomtransformatoren voor beveiliging 16-56A
1 trip indicator SZ4H
1 kabelcompartiment met:
. kabeldeur
3 kabelaansluitconussen type A
. kabelbevestiging voor 3 eenfase kunststofkabels 36-52 mm
Veld 3:
Vacuum vermogenschakelaar 200 A, voorzien van:
1 driepolige (zichtbare) rail/aardings omschakelaar
1 mechanische uitschakeldrukknop
1 driefase kabelzijdige LED spanningsdetector (WEGA 1.2)
1 veermechanisme
1 overstroom-tijd/aardfout beveiligingsrelais WIC1-1PE
3 stroomtransformatoren voor beveiliging 16-56A
1 trip indicator SZ4H
1 kabelcompartiment met:
. kabeldeur
3 kabelaansluitconussen type A
. kabelbevestiging voor 3 eenfase kunststofkabels 36-52 mm
