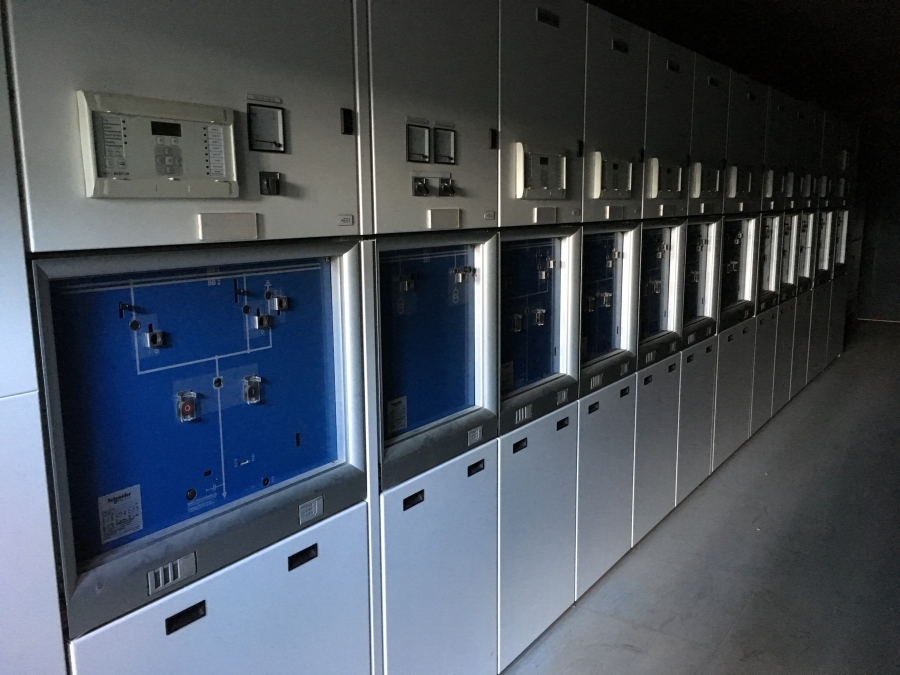

Schneider gas-insulated switch gear
Model: GHA 12-40
Voorzien van SF6 gas.
Bouwjaar: 2012
Opgebouwd en getest, heeft nooit in productie gestaan. De schakelaars hebben gemiddeld slechts 25x geschakeld..
Complete modulaire installatie met motorbediende schakelaars.
De rail is redundant uitgevoerd, 2x 2500 ampere wat onderhoud mogelijk maakt.
De vermogens schakelaars hebben een capaciteit van 630 ampere.

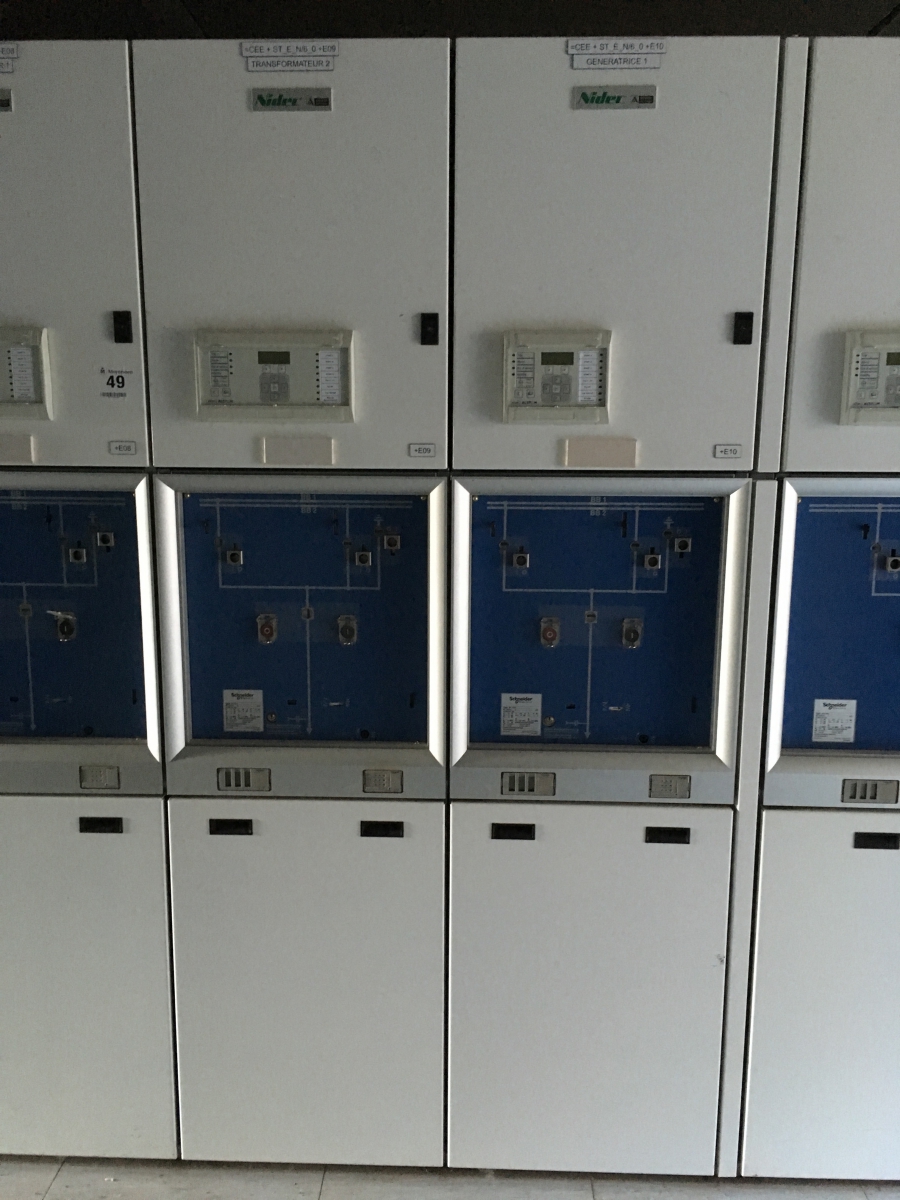

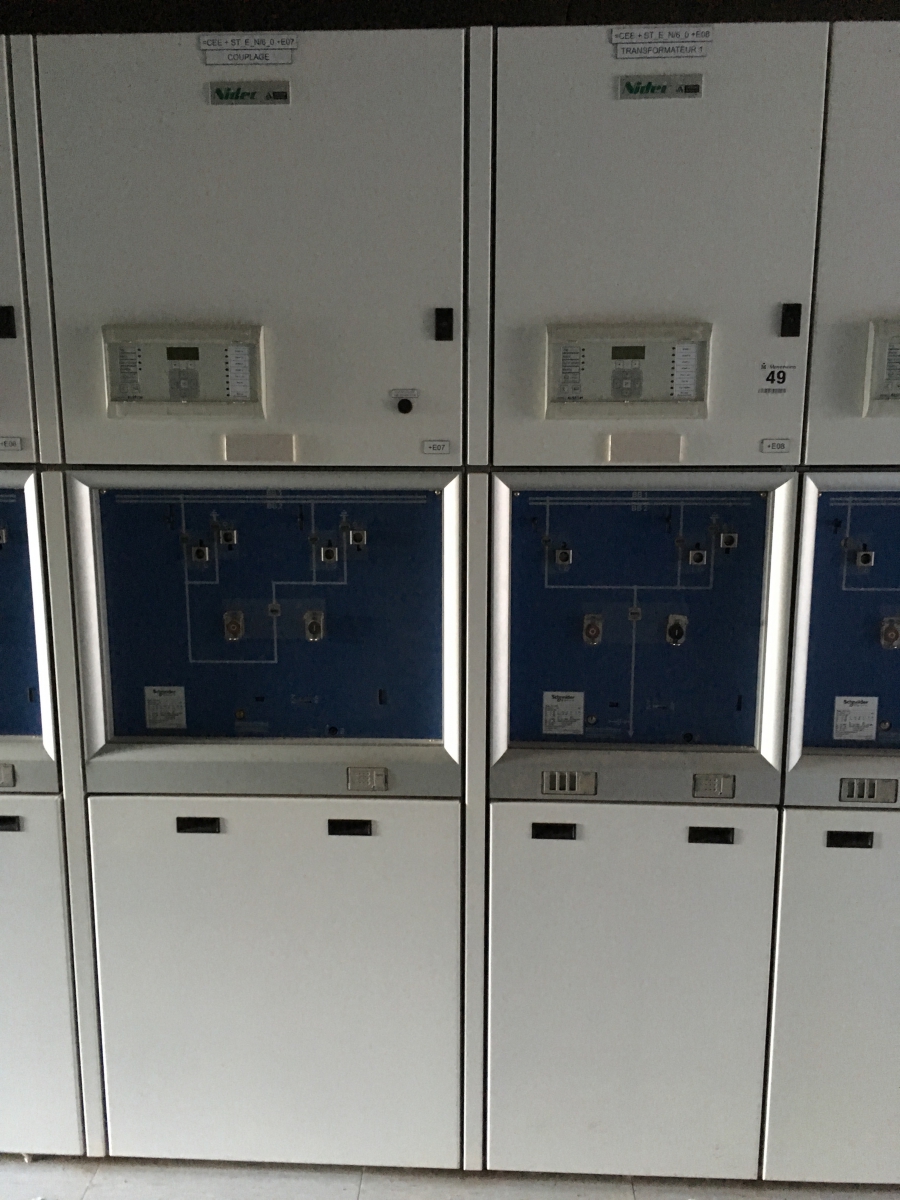

Opbouw bestaat uit 3x feeder, 7x vermogens schakelaar, 1x koppelschakelaar en 1x meetveld.

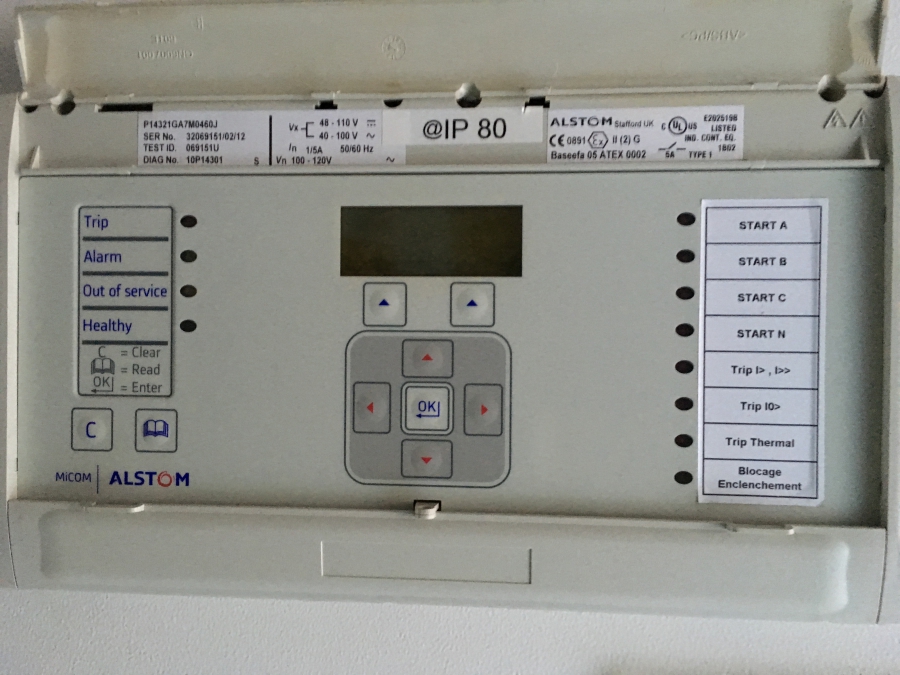

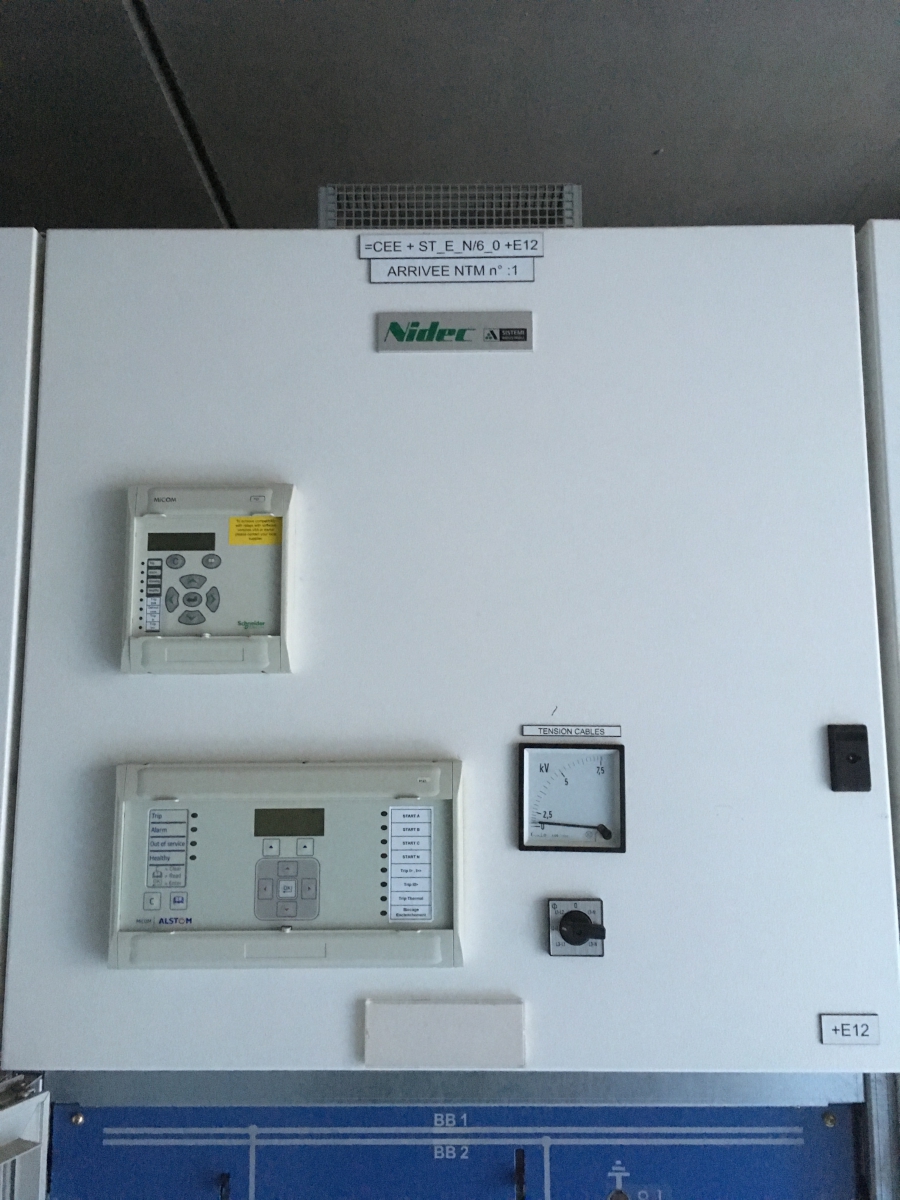

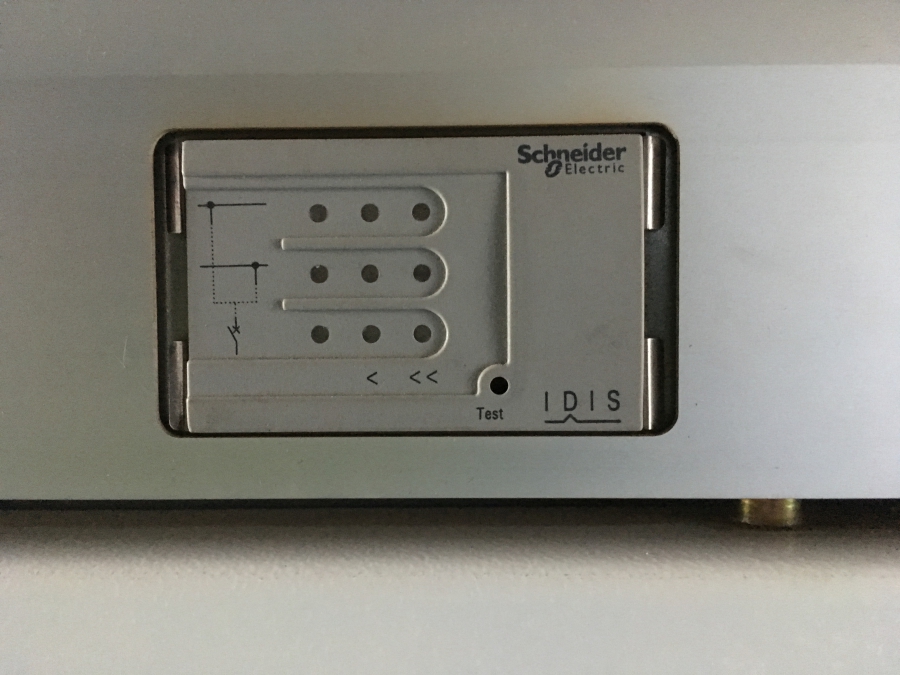

Elke module is voorzien van een Alstom relais, Schneider IVIS en Schneider IDIS module.
De instlalatie is geschikt voor 12 kV maar wordt momenteel op 6.3 kV gebruikt.

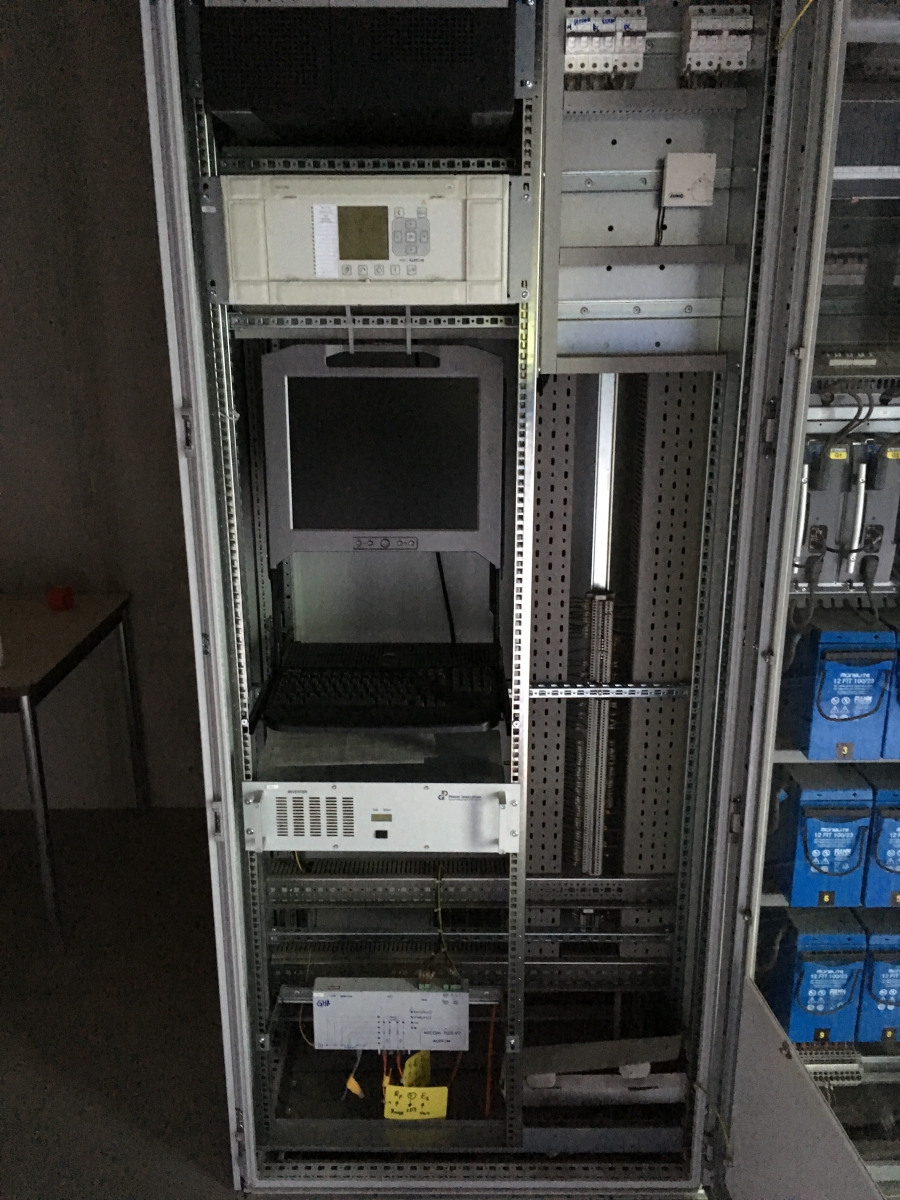

Tevens voorzien van externe besturing, wo. gelijkrichter met batterijen, terminal, glasvezel aansluitingen etc.
Ur: 12 kV
Ir: 2450 ampere
Fr: 50 Hz
Up: 75 kV
Lk/sc: 40 kA
Tk: 3S
Ud: 28 kV
Stuurspanning: 110 V DC
Schneider gas-insulated switch gear
Model: GHA 12-40
Voorzien van SF6 gas.
Bouwjaar: 2012
Opgebouwd en getest, heeft nooit in productie gestaan. De schakelaars hebben gemiddeld slechts 25x geschakeld..
Complete modulaire installatie met motorbediende schakelaars.
De rail is redundant uitgevoerd, 2x 2500 ampere wat onderhoud mogelijk maakt.
De vermogens schakelaars hebben een capaciteit van 630 ampere.
Opbouw bestaat uit 3x feeder, 7x vermogens schakelaar, 1x koppelschakelaar en 1x meetveld.
Elke module is voorzien van een Alstom relais, Schneider IVIS en Schneider IDIS module.
De instlalatie is geschikt voor 12 kV maar wordt momenteel op 6.3 kV gebruikt.
Tevens voorzien van externe besturing, wo. gelijkrichter met batterijen, terminal, glasvezel aansluitingen etc.
Ur: 12 kV
Ir: 2450 ampere
Fr: 50 Hz
Up: 75 kV
Lk/sc: 40 kA
Tk: 3S
Ud: 28 kV
Stuurspanning: 110 V DC
| Specificaties | |
|---|---|
| Type | Schneider |
| Bouwjaar | 2012 |
| Ampere | 2500 Ampere |
